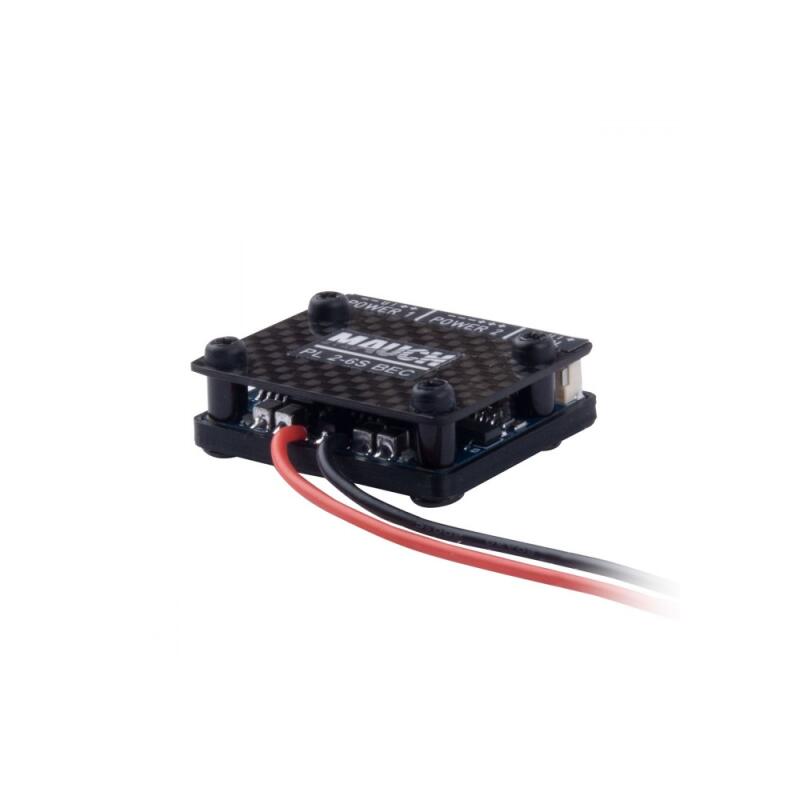

Mauch 016 - PL 2-6S BEC / 2 x 5.3V-3A / + CFK Gehäuse

Allgemein

Die neuen PL-Serie BECs sind eine verbesserte Version der HS 2-6S BECs mit den folgenden Änderungen:

• Die BEC-Stromversorgung wird nicht mehr über das Sensorboard geführt, sondern direkt an den Flugcontroller angeschlossen.
• Helles blaues "Power On"-LED.
• Anschlussport für das PL-xxx Sensorboard oder PL - Sensor Hub X2/X8 mit 5.0V / 0.5A.
• Externe Anschlüsse über Molex Clik-Mate / 1,25mm Steckverbinder (50238).
• Das BEC misst den Ausgangsstrom und erhöht die Ausgangsspannung um einige Millivolt, je nach Ausgangslast. Dies kompensiert den Spannungsabfall in der Verbindung vom BEC zum Flugcontroller und zum Empfänger, um die Spannung stabiler zu halten.
• Lieferung inkl. CFK-Gehäuse.

Im Lieferumfang – abhängig von der Option:

PL 2-6S / 1x:

• 1x PL-2-6S BEC 1x5.3V / 3A
• 1x CFK-Gehäuse
• 1x Sensorkabel (040) Molex Clik-Mate 4p / L = 150mm

PL 2-6S / 2x:

• 1x PL-2-6S BEC 2x5.3V / 3A
• 1x CFK-Gehäuse
• 1x Sensorkabel (040) Molex Clik-Mate 4p / L = 150mm
• 1x Backup-Kabel (050) für Pixhawk 2.1 / Molex Clik-Mate 2.0-6p / L = 150mm

PL 4-6S / 3x:

• 1x PL-4-6S BEC 2x5.3V / 3A + 1x 12.0V / 3A
• 1x CFK-Gehäuse
• 1x Sensorkabel (040) Molex Clik-Mate 4p / L = 150mm
• 1x Backup-Kabel (050) für Pixhawk 2.1 / Molex Clik-Mate 2.0-6p / L = 150mm
• 1x 12.0V-Ausgangskabel, eine Seite Molex Clik-Mate 1.25mm-4p, die andere Seite offen / L = 150mm

Die PL-BECs werden ohne FC-Kabel geliefert, daher bitte das passende Kabel entsprechend Ihrer Konfiguration kaufen:

041: DF13-6p -> Pixhawk 1 / APM... etc.

042: Molex Clik-Mate 2.0 - 6p -> Pixhawk 2.1

043: JST-GH-6p -> Pixhawk 3... etc

Installation:

Bitte verbinden Sie den Minuspol (schwarz) des PL-BECs so nah wie möglich an der Hauptbatterie, da dies die Erdungsreferenz für die Spannungsmessung ist. Der Pluspol (rot) kann mit dem PDB verbunden werden.
Die PL-BECs können am Hauptrahmen befestigt werden, indem die 4 unteren M3-Schrauben entfernt und Löcher in den Rahmen gebohrt werden. Danach werden die Schrauben wieder durch den Rahmen eingesetzt.

PL 2-6S / 1x: 36mm x 24mm x 10mm DXF file / PL 2-6S / 1x

PL 2-6S / 2x: 34mm x 38mm x 10mm DXF file / PL 2-6S / 2x

PL 4-6S / 3x: 34mm x 52mm x 10mm DXF file / PL 4-6S / 3x
