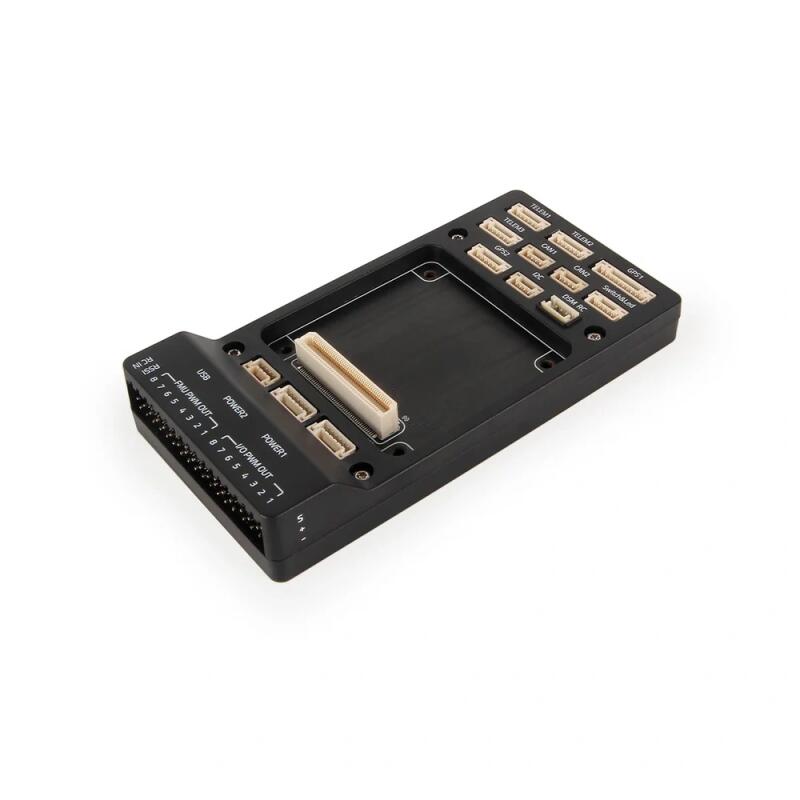

Pix32 v6 Base board

35,69 €
inkl. 19% USt. , zzgl. Versand

Diese Pix32 V6-Basisplatinen können mit Pix32 V5, V6 und jedem Flugcontroller verwendet werden, der dem Pix32 V6 Autopilot-Busstandard folgt.

Knapper Lagerbestand
Lieferzeit: 2 Werktage

Pix32 V6 Standard-Baseboard-Anschlüsse Pinout:

Die Anschlüsse des Pix32 v6 Baseboards sind mit dem Pix32 v5 Baseboard kompatibel und umgekehrt.

Aufgrund der Unterschiede im Pin-Layout sind die folgenden Anschlüsse, die im untenstehenden Diagramm rot schattiert sind, nicht funktionsfähig, wenn ein Pix32 v6 Flugcontroller auf einem Pix32 v5 Baseboard verwendet wird.

  • Pin 1 beginnt auf der „linken Seite“ des Flugcontrollers. Alle Steckverbinder sind JST GH 1,25 mm Pitch, sofern nicht anders angegeben.
  • Pin 1 (rot) - Signal VDD5V_BRICK1 (in) - Spannung +5V
  • Pin 2 (schwarz) - Signal VDD5V_BRICK1 (in) - Spannung +5V
  • Pin 3 (schwarz) - Signal CURRENT1 (in) - Spannung +3,3V
  • Pin 4 (schwarz) - Signal VOLTAGE1 (in) - Spannung +3,3V
  • Pin 5 (schwarz) - Signal GND (in) - Spannung GND
  • Pin 6 (schwarz) - Signal GND (in) - Spannung GND

Telem 2 Anschluss

  • Pin 1 (rot) - Signal VCC (in) - Spannung +5V
  • Pin 2 (schwarz) - Signal UART5_TX (out) - Spannung +3,3V
  • Pin 3 (schwarz) - Signal UART5_RX (in) - Spannung +3,3V
  • Pin 4 (schwarz) - Signal UART5_CTS (in) - Spannung +3,3V
  • Pin 5 (schwarz) - Signal UART5_RTS (out) - Spannung +3,3V
  • Pin 6 (schwarz) - Signal GND (in) - Spannung GND

USB-Anschluss

  • Pin 1 (rot) - Signal VBUS - Spannung +5V
  • Pin 2 (schwarz) - Signal DM - Spannung +3,3V
  • Pin 3 (schwarz) - Signal DP - Spannung +3,3V
  • Pin 4 (schwarz) - Signal GND - Spannung GND

Für Pix32 v6 mit Seriennummer vor 'xxxx xxx 20221113' (die Seriennummer befindet sich auf der Verpackung) ist der I2C-Anschluss wie folgt verbunden:

  • Pin 2 -> I2C4_SCL (3,3V)
  • Pin 3 -> I2C4_SDA (3,3V)
Produkteigenschaft Wert
Hersteller: HOLYBRO
Artikelnummer: HolyP32V6B
GTIN: 4251935119022

Herstellerinformationen:

HOLYBRO
Artikelbewertung: 0 von 5 Sterne

Geben Sie die erste Bewertung für diesen Artikel ab und helfen Sie Anderen bei der Kaufentscheidung:

Kontaktdaten
Frage zum Artikel
Bitte beantworten Sie die Frage
Holybro - Pix32 V6 &Baseboard &PM02 12S &M10 GPS Set

Kaufen Sie diesen Artikel im Set!

PM02 V3 12S Power Module
PM02 V3 12S Power Module
22,60 €
Pixhawk 6X Pro FC only
Pixhawk 6X Pro FC only
736,61 €
Pix32 v6 Base board
Pix32 v6 Base board
35,69 €

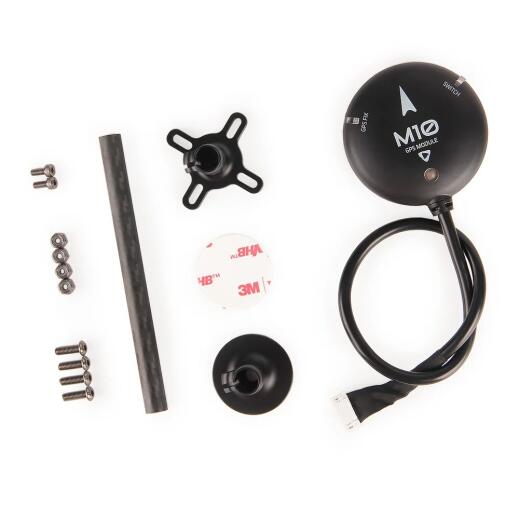

M10 GPS Module-Standard
