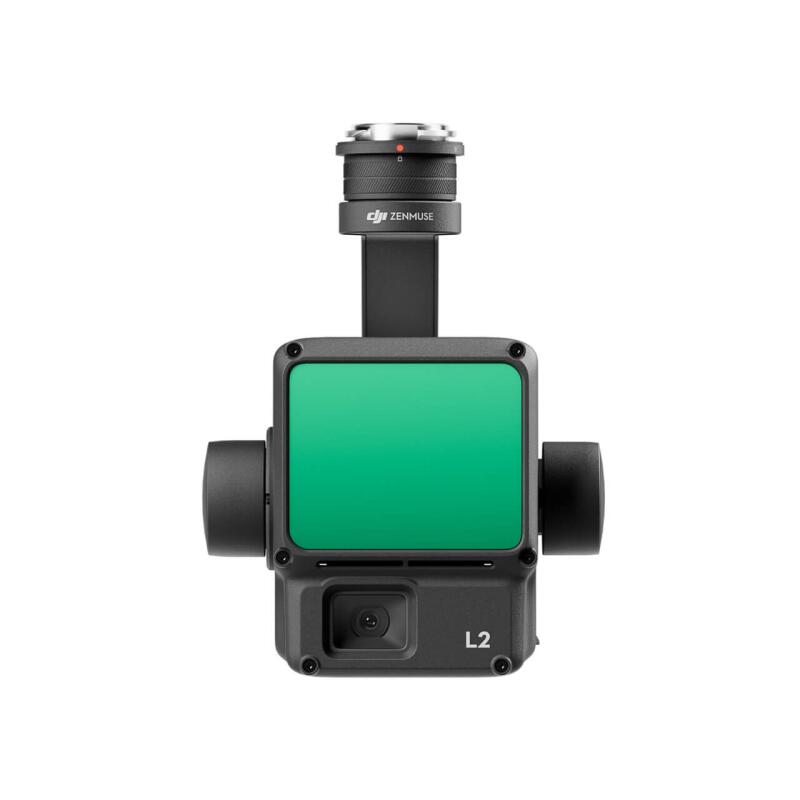

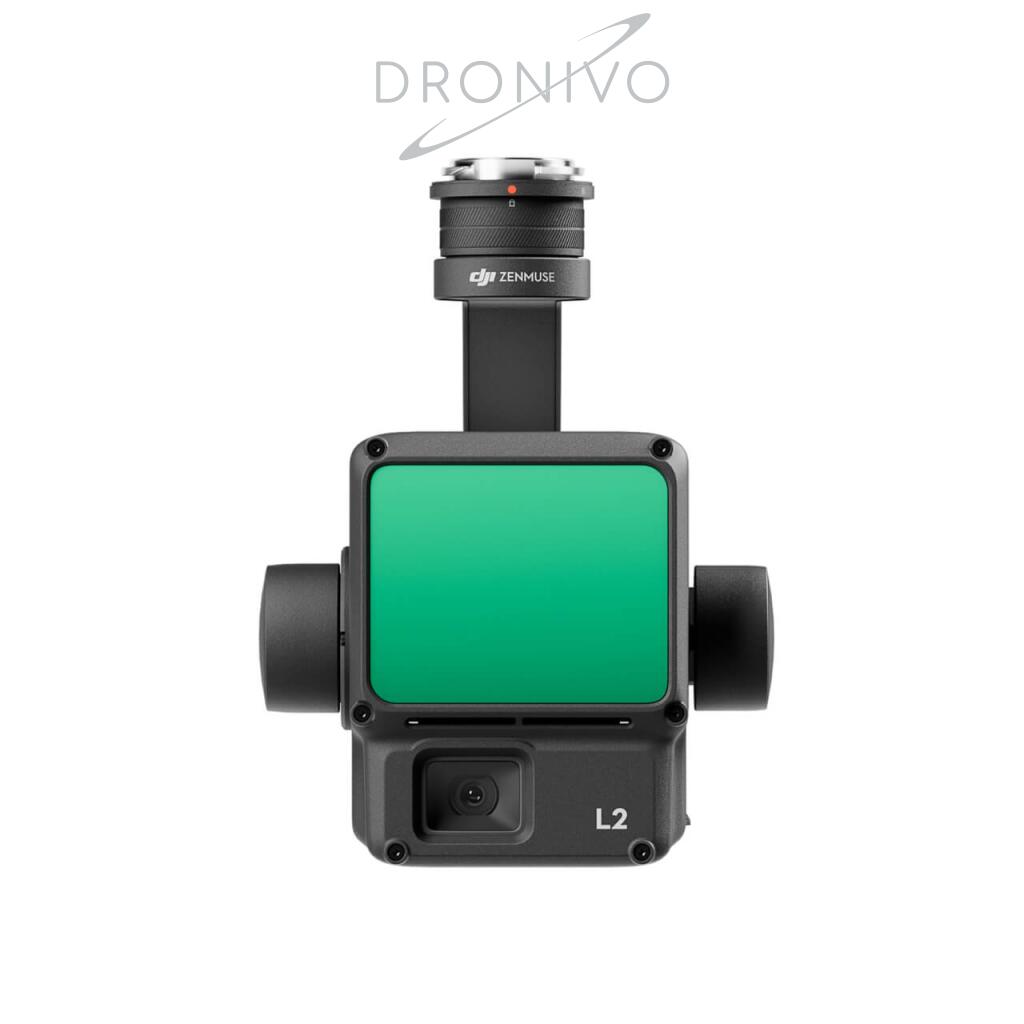

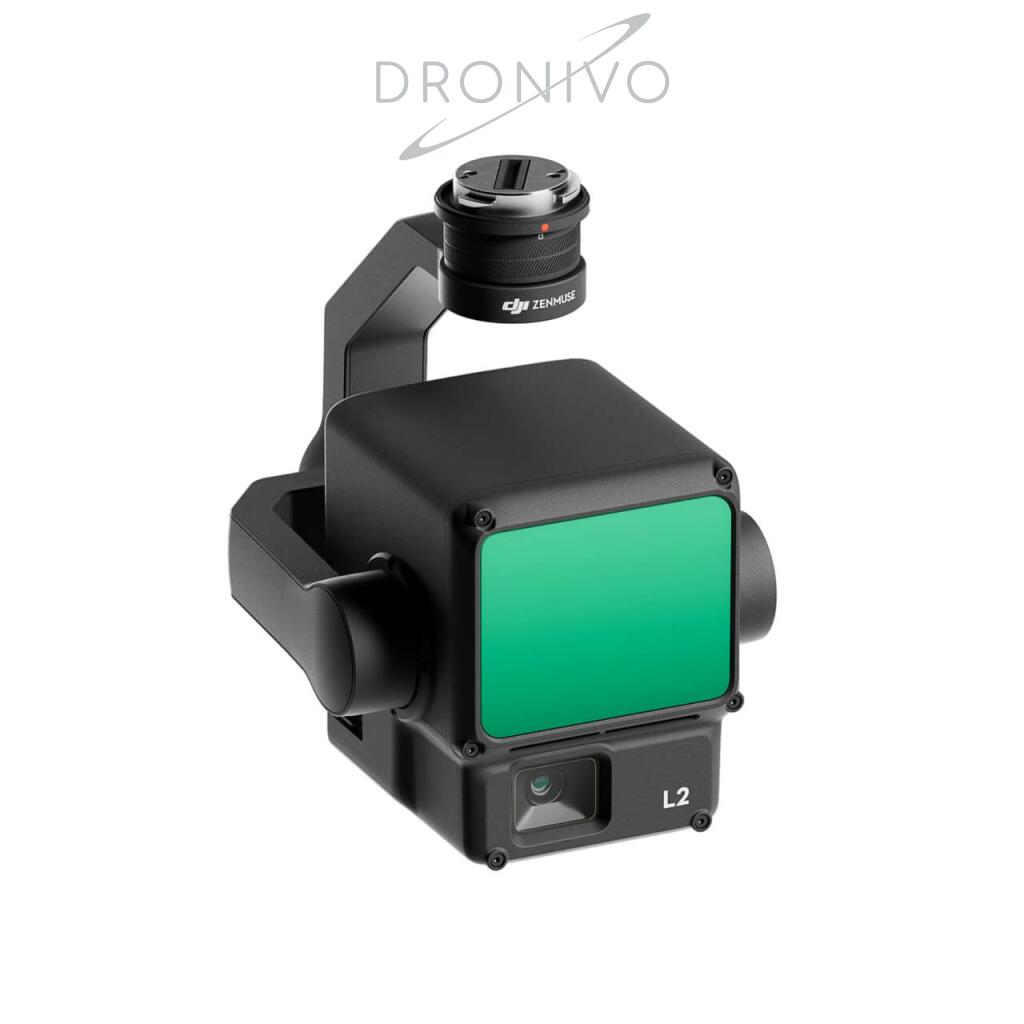

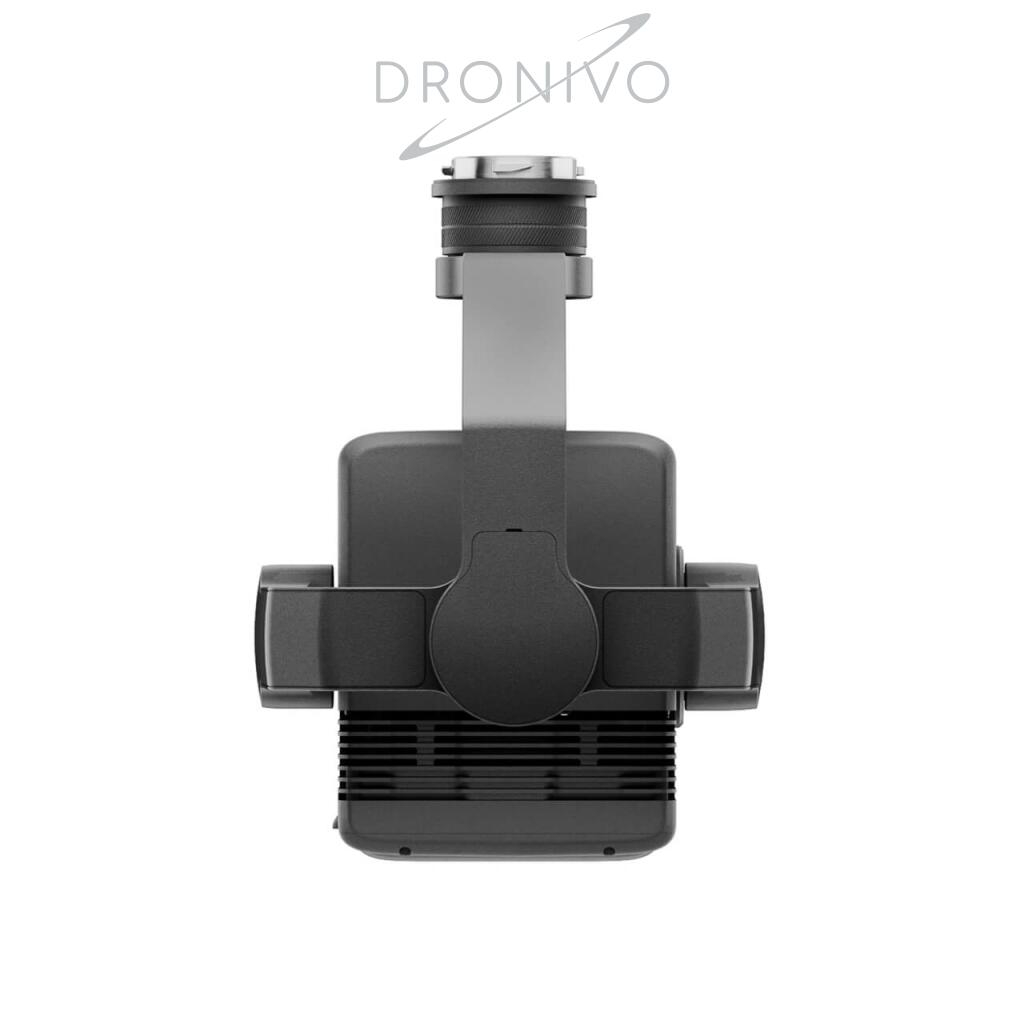

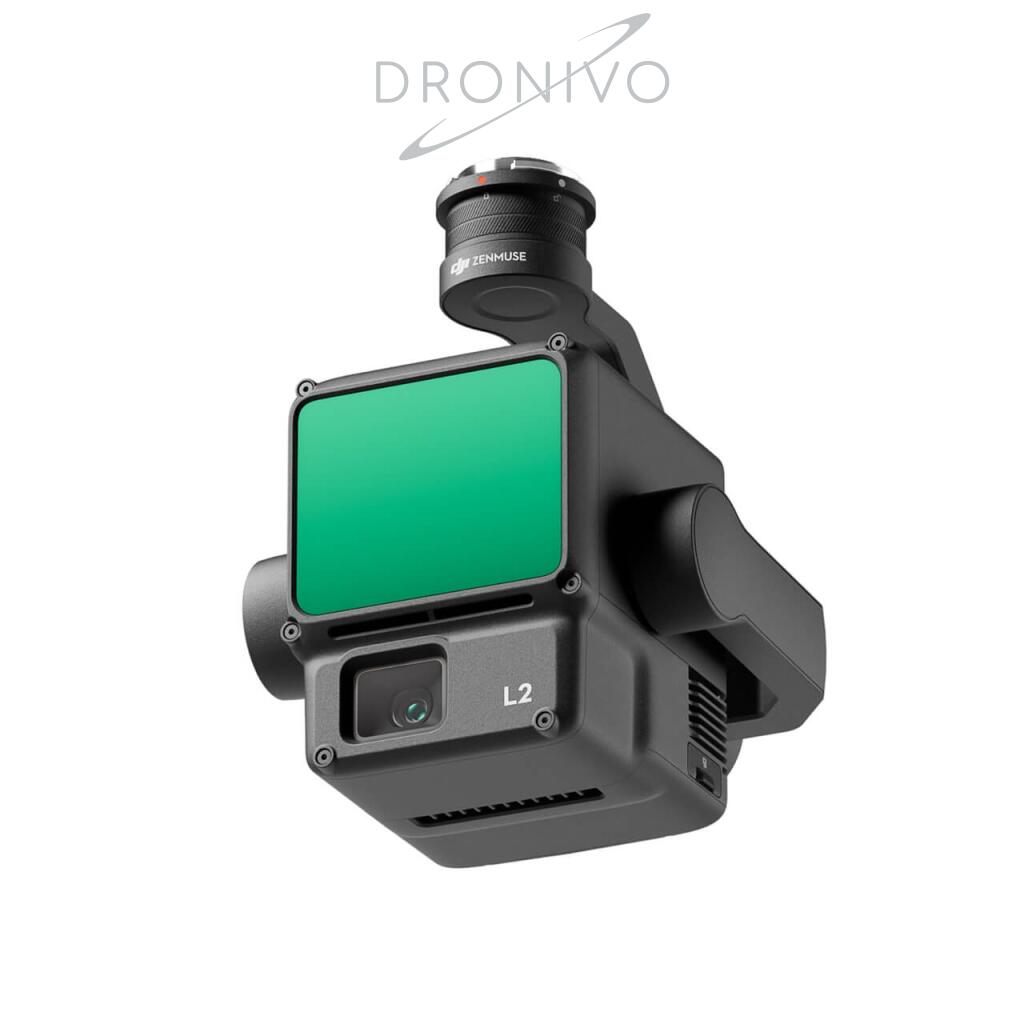

DJI Zenmuse L2

13459,00 €
inkl. 19% USt. , zzgl. Versand
  • Hohe Präzision
  • Außerordentliche Effizienz
  • Hervorragende Durchdringung
  • 250 m/450 m Erfassungsreichweite
  • 5 Rückläufe
  • Sofort einsatzbereit
  • Live-Ansicht der Punktwolke
  • Verarbeitung mit einem Klick in DJI Terra
Knapper Lagerbestand
Lieferzeit: 2 Werktage

Zenmuse L2 zeichnet ein fortschrittliches LiDAR-Modul, ein von DJI selbst entwickeltes, hochpräzises IMU-System und eine 4/3 CMOS RGB-Kartierungskamera aus, die DJI Flugplattformen noch präziser, effizienter und zuverlässiger Geodaten erfassen lässt. In Verbindung mit DJI Terra wird L2 zudem zur Sofortlösung für 3D-Datensammlung und hochpräzise Nachverarbeitung.

Hochpräzise

Vertikale Präzision: 4 cm;
Horizontale Präzision: 5 cm

Außerordentliche Effizienz

2,5 km2 in einem einzigen Flug

Überlegene Penetration

Kleinere Laserpunkte, dichtere Punktwolken

Erfassungsreichweite

250 m bei 10 % Remission, 100 klx
450 m bei 50 % Remission, 0 klx

5 Rückläufe

Sofort einsatzbereitSofort einsatzbereit

Live-Ansicht
der Punktwolke

Verarbeitung mit einem Klick in DJI Terra

Integrierte LiDAR-Lösung

Dank seiner leistungsstarken Hardware ermöglicht L2 präzise Scans komplexer Motive bei größerer Reichweite und eine schnellere Erfassung von Punktwolken. Vor Ort und im laufenden Betrieb können Anwender Punktwolkenmodelle bereits einsehen, abspielen und bearbeiten. Die von DJI Terra erstellten Aufgaben-Qualitätsberichte bieten eine einfache, zentrale Lösung und verbessern die Gesamteffizienz. So wird Nutzern ermöglicht, mit einem einzigen Nachbearbeitungsschritt hochpräzise Punktwolken zu generieren.

Präzision auf hohem Niveau

Durch die Kombination von GNSS und einer hochpräzisen, von DJI selbst entwickelten IMU, wird eine vertikale Präzision von 4 cm und eine horizontale Präzision von 5 cm erzielt.

Außerordentliche Effizienz

Sie ist sofort nach dem Einschalten einsatzbereit und kann in einem einzigen Flug sowohl Geodaten als auch RGB-Daten in einem 2,5km2 großen Gebiet erfassen.

Intuitive Bedienung

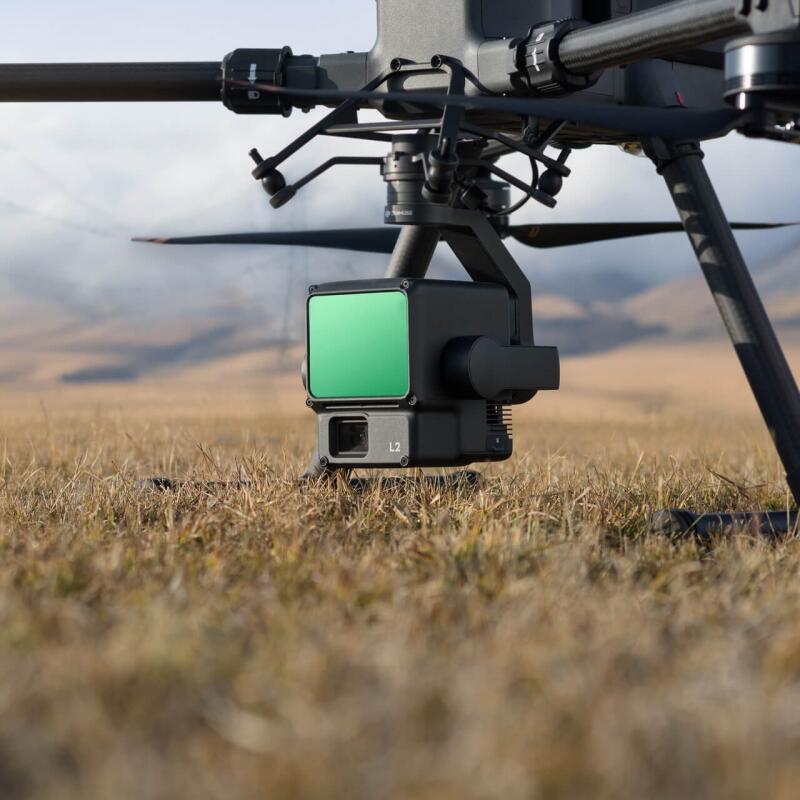

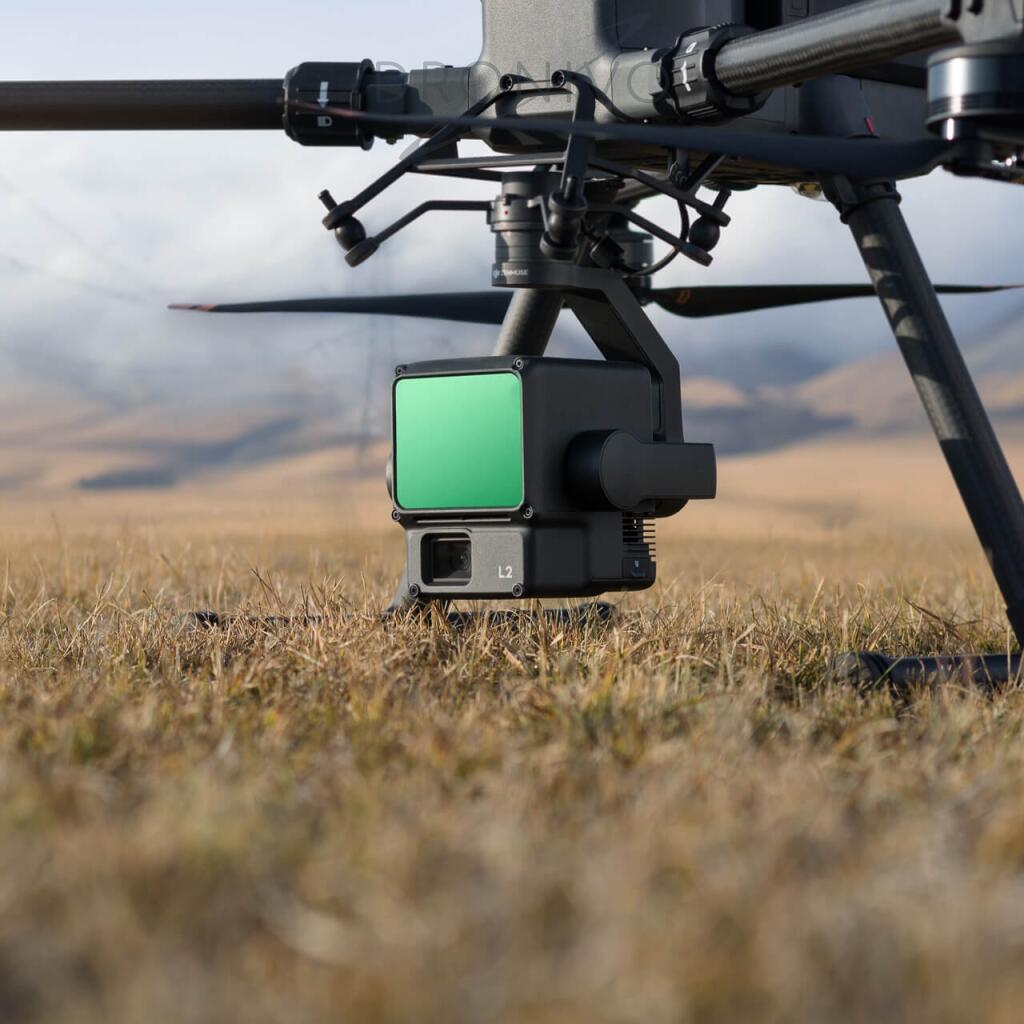

In Verbindung mit Matrice 350 RTK und DJI Terra bietet die L2 eine Sofortlösung, die einfach zu bedienen ist und bisher dagewesene Einschränkungen deutlich verringert.

Rahmenbasierte LiDAR

Erhöhung der Erfassungsreichweite um 30 %

Auf bis zu 250 Meter Entfernung lediglich 10 % Reflektivität bei 100 klx und auch auf bis zu 450 Meter 50 % Reflektivität und 100 klx sprechen für sich. Zudem erstreckt sich die typische Einsatzhöhe nun auf bis zu 120 Meter, was die Betriebssicherheit und -Effizienz deutlich erhöht.

Kleinere Laserpunkte, dichtere Punktwolken

Mit einer im Vergleich zur L1 um 80 % reduzierten Punktgröße, von jetzt nur noch 4 x 12 cm bei 100 m, erfasst die L2 nicht nur kleinere Objekte viel detaillierter, sie durchdringt auch dichte Vegetation noch besser, was zu präziseren, digitalen Höhenmodelle (DEM) führt.

Unterstützt 5 Rückläufe

In dicht bewachsenen Gebieten kann das L2 mehr Bodenpunkte unter dem Laub erfassen.

Effektive Punktwolkenrate: 240.000 Pkt/s

Sowohl im Einzel- als auch im Mehrfach-Rücklaufmodus kann die L2 eine Punktwolken-Emissionsrate von bis zu 240.000 Punkten pro Sekunde erreichen, wodurch mehr Punktwolkendaten in einem bestimmten Zeitrahmen erfasst werden können.

Zwei Abtastmodi

L2 unterstützt zwei Scan-Varianten und bietet Nutzern dadurch mehr Flexibilität basierend auf ihren Anforderungen. Repetitives Scannen ermöglicht es dem LiDAR der L2, gleichmäßigere und genauere Punktwolken zu erzielen und gleichzeitig die Anforderungen an hochpräzise Kartierung zu erfüllen. Im nicht-repetitiven Scan-Modus erzielt es eine tiefere Durchdringungstiefe und liefert mehr strukturelle Informationen – ideal zur Inspektion von Hochspannungsleitungen, forstwirtschaftliche Vermessungen und ähnlichen Szenarien.

Rahmenbasierte Konstruktion

Das Design auf Einzelbild-Basis ermöglicht eine effektive Punktwolken-Datenrate von bis zu 100 %. Zusammen mit einem dreiachsigen Gimbal bietet dies eine Vielzahl mehr Möglichkeiten in diversen Vermessungsszenarien.

Hochpräzises IMU-System

Verbesserte Genauigkeit

Das von DJI eigens entwickelte, hochgenaue IMU-System in Kombination mit dem RTK-Positionierungssystem der Drohne, für die Datenfusion während der Nachverarbeitung, ermöglicht L2 den Zugriff auf hochgenaue und absolute Positions-, Geschwindigkeits- und Höheninformationen. Darüber hinaus erhöhen sich Betriebszuverlässigkeit und Präzision der L2 dank der verbesserten Anpassungsfähigkeit des IMU-Systems an Umgebungsbedingungen.

Gier-Genauigkeit

Echtzeit: 0,2°, Nachbearbeitung: 0,05°

Nick-/Rollgenauigkeit

Echtzeit 0,05°, Nachbearbeitung 0,025°

Keine IMU-Aufwärmung

Die Leistung des IMU-Systems wurde erheblich verbessert, welches nun direkt nach dem Einschalten einsatzbereit ist. Auch die zugehörige Drohne ist sofort startklar, sobald sich das RTK im Status „FIX“ befindet – was jeden Außeneinsatz noch einfacher macht.

RGB-Kartierungskamera

4/3 CMOS, mechanischer Verschluss

Die Pixelgröße wurde auf 3,3 μm vergrößert und die effektiven Pixel erzielen jetzt 20 MP, was zu einer deutlichen Verbesserung der Gesamtbildgebung und der Farbdarstellung von Punktwolken beiträgt. Das minimale Fotointervall wurde auf 0,7 Sekunden reduziert. Die Kartierungskamera bietet zudem bis zu 200.000 Auslösungen, was zusätzlich Betriebskosten senkt. Wenn keine Punktwolken-Erfassung erforderlich ist, kann die RGB-Kamera weiterhin Fotos und Videos aufnehmen oder Bilder zur Kartierung sichtbarer Bereiche generieren.

Verbessertes Nutzungserlebnis

Verschiedene
Flugroutentypen
Live-Ansicht der Punktwolke
Wiedergabe und
Zusammenführung von
Punktewolkenmodellen
Automatisch generierter
Aufgaben-Qualitätsbericht
PPK-Lösungen

Anwendungsszenarien

Im Zusammenspiel mit DJI Enterprise Flugplattformen und DJI Terra kann Zenmuse L2 für Landvermessung und -kartierung, Elektrizitätsmanagement, Forstwirtschaft, Infrastrukturmanagement und diverse andere Szenarien eingesetzt werden.

Landvermessung und -kartierung

Elektrizitätsmanagement

Allgemein

Produktname
Zenmuse L2

Abmessungen
155×128×176 mm (L×B×H)

Gewicht
905±5 g

Leistung
28 W (typisch) 58 W (max.)

Schutzart
Schutzart IP54

Unterstützte Fluggeräte
Matrice 300 RTK (erfordert DJI RC Fernsteuerung Plus)
Matrice 350 RTK

Lagertemperatur
-20 °C bis 60 °C


Systemleistung

Erfassungsreichweite
450 m bei 50 % Reflektivität, 0 klx
250 m bei 10 % Reflektivität, 100 klx

Typische Daten. Gemessen mit einem flachen Motiv, das größer als der Laserstrahldurchmesser ist, einem senkrechten Einfallswinkel und einer Sichtbarkeit der Atmosphäre von 23 km. In Umgebungen mit schwachem Licht können die Laserstrahlen die optimale Erfassungsreichweite erzielen. Trifft ein Laserstrahl auf mehr als ein Motiv, wird die gesamte Lasersendeleistung geteilt und der erreichbare Bereich verringert. Die maximale Erfassungsreichweite beträgt 500 m.

Punktwolkenrate
Einzelrücklauf: bis zu 240.000 Punkte/s
Mehrfacher Rücklauf: bis zu 1.200.000 Punkte/s

Systemgenauigkeit
Horizontal: 5 cm bei 150 m
Vertikal: 4 cm bei 150 m

Gemessen unter den folgenden Bedingungen in einer DJI-Laborumgebung: Zenmuse L2 montiert auf einem Matrice 350 RTK und eingeschaltet. Planen der Flugroute mithilfe der Area Route von DJI Pilot 2 (mit aktivierter IMU-Kalibrierung). Wiederholtes Scannen mit RTK im Status FIX. Die relative Höhe wurde auf 150 m, die Fluggeschwindigkeit auf 15 m/s, die Gimbal-Neigung auf -90° eingestellt, und jedes geradlinige Flugsegment der Route betrug weniger als 1500 m. Das Feld enthielt Objekte mit offensichtlichen eckigen Merkmalen und verwendete freiliegende Kontrollpunkte auf hartem Untergrund, die dem Modell der diffusen Reflexion entsprachen. DJI Terra wurde für die Nachverarbeitung mit aktivierter Präzisionsoptimierung für Punktwolken verwendet. Wenn unter gleichen Bedingungen die Präzisionsoptimierung für Punktwolken nicht aktiviert ist, beträgt die vertikale Genauigkeit 4 cm und die horizontale Genauigkeit 8 cm.

Echtzeit-Punktwolken-Farbkodierung
Remission, Höhe, Distanz, RGB LiDAR

Präzision der Entfernungsmessung (Effektivwert 1 σ)
2 cm bei 150 m

Gemessen in einer Umgebung mit 25 °C mit einem Objekt mit 80 % Reflektivität in einer Entfernung von 150 m. Die tatsächliche Umgebung kann von der Testumgebung abweichen.

Maximale Rückläufe
5

Scan-Modi
Nicht-repetitives Scanmuster, repetitives Scanmuster

Sichtfeld
Wiederholende Abtastmuster: Horizontal 70°, Vertikal 3°
Nicht wiederholende Abtastmuster: Horizontal: 70°, Vertikal: 75°

Minimaler Erkennungsbereich
3 m

Laserstrahldivergenz
Horizontal 0,2 mrad, vertikal 0,6 mrad

Gemessen unter den Bedingungen der vollen Breite bei halbem Maximum (FWHM). 0,6 mrad bedeutet, dass sich der Durchmesser des Laserstrahls pro 100 m Entfernung um 6 cm ausdehnt.

Laserwellenlänge
905 nm

Laserpunktgröße
Horizontal 4 cm, vertikal 12 cm bei 100 m (FWHM)

Laserpuls-Emissionsfrequenz
240 kHz

Laserklasse
1 (nach IEC/EN 60825-1:2014)

Erreichbarer Emissionsgrenzwert (AEL)
233,59 nJ

Referenzblende
Effektive Blende: 23,85 mm (entspricht kreisförmig)

Maximale Laserimpuls-Emissionsleistung innerhalb von 5 Nanosekunden
46,718 W


Trägheitsnavigationssystem

IMU-Aktualisierungsfrequenz
200 Hz

Beschleunigungsmessbereich
±6 g

Winkelgeschwindigkeitsmessbereich
±300 dps

Giergenauigkeit (RMS 1σ)
Echtzeit: 0,2°, Nachbearbeitung: 0,05°

Gemessen unter den folgenden Bedingungen in einer DJI-Laborumgebung: Zenmuse L2 montiert auf einem Matrice 350 RTK und eingeschaltet. Planen der Flugroute mithilfe der Area Route von DJI Pilot 2 (mit aktivierter IMU-Kalibrierung). RTK im Status FIX. Die relative Höhe wurde auf 150 m, die Fluggeschwindigkeit auf 15 m/s, die Gimbal-Neigung auf -90° eingestellt, und jedes geradlinige Flugsegment der Route betrug weniger als 1500 m.

Nick-/Roll-Genauigkeit (RMS 1σ)
Echtzeit: 0,05°, Nachbearbeitung: 0,025°

Gemessen unter den folgenden Bedingungen in einer DJI-Laborumgebung: Zenmuse L2 montiert auf einem Matrice 350 RTK und eingeschaltet. Planen der Flugroute mithilfe der Area Route von DJI Pilot 2 (mit aktivierter IMU-Kalibrierung). RTK im Status FIX. Die relative Höhe wurde auf 150 m, die Fluggeschwindigkeit auf 15 m/s, die Gimbal-Neigung auf -90° eingestellt, und jedes geradlinige Flugsegment der Route betrug weniger als 1500 m.

Horizontal-Positioniergenauigkeit
RTK FIX: 1 cm + 1 ppm

Vertikale Positionsgenauigkeit
RTK FIX: 1,5 cm + 1 ppm


RGB-Kartierungskamera

Sensor
4/3 CMOS, Effektive Pixel: 20 MP

Objektiv
Sichtfeld: 84°
Formatäquivalent: 24 mm
Blende: f/2,8 bis f/11
Fokuspunkte: 1 m bis ∞ (mit Autofokus)

Verschlusszeit
Mechanischer Verschluss: 2–1/2000 s
Elektronischer Verschluss: 2 bis 1/8000 s

Zahl der Auslösungen
200000

Bildformat
5280 × 3956 (4:3)

Fotomodi
Einzelaufnahme: 20 MP
Zeitgesteuert: 20 MP
JPEG-Zeitintervall: 0,7/1/2/3/5/7/10/15/20/30/60 s
RAW/JPEG + RAW-Zeitintervall: 2/3/5/7/10/15/20/30/60 s

Videocodec und Auflösung
H.264
4K: 3840 × 2160 bei 30 fps
FHD: 1.920 × 1.080 bei 30 fps

ISO
Video: 100-6400
Foto: 100 bis 6400

Video Bitrate:
4K: 85 Mbit/s
FHD: 30 Mbit/s

Unterstützte Dateisysteme
exFAT

Fotoformat
JPEG/DNG (RAW)

Videoformat
MP4 (MPEG-4 AVC / H.264)


Gimbal

Stabilisierungssystem
3-Achsen (Neigen, Rollen, Schwenken)

Winkelschwingungsbereich
0,01°

Montieren
Abnehmbarer DJI SKYPORT

Mechanischer Bereich
Neigen: -143° bis +43°
Schwenkachse: ±105°
* Strukturgrenze, nicht steuerbarer Bereich.

Steuerbarer Bereich
Neigen: -120° bis +30°
Schwenkachse: ±90°

Betriebsmodi
Folgen/Frei/Neu zentrieren


Speichermedien

Speicherung von Rohdaten
Foto / IMU / Punktwolke / GNSS / Kalibrierungsdateien

Punktwolkendatenspeicherung
Speicherung von Echtzeit-Modellierungsdaten

Unterstützte microSD-Karten
microSD: Sequentielle Schreibgeschwindigkeit von 50 MB/s oder mehr und UHS-I Geschwindigkeitsklasse 3 oder höher; Maximale Kapazität: 256 GB Verwenden Sie empfohlene microSD-Speicherkarten.

Empfohlene microSD-Karten
Lexar 1066x 64 GB U3 A2 V30 microSDXC
Lexar 1066x 128 GB U3 A2 V30 microSDXC
Kingston Canvas Go! Plus 128 GB U3 A2 V30 microSDXC
Lexar 1066x 256 GB U3 A2 V30 microSDXC


Nachbearbeitung

Software
DJI Terra

Datenformat
DJI Terra unterstützt das Exportieren von Punktwolkenmodellen in den folgenden Formaten: PNTS/LAS/PLY/PCD/S3MB
