Airbot Systems- Mini Carrier Board

110,00 €

inkl. 19% USt. , zzgl.

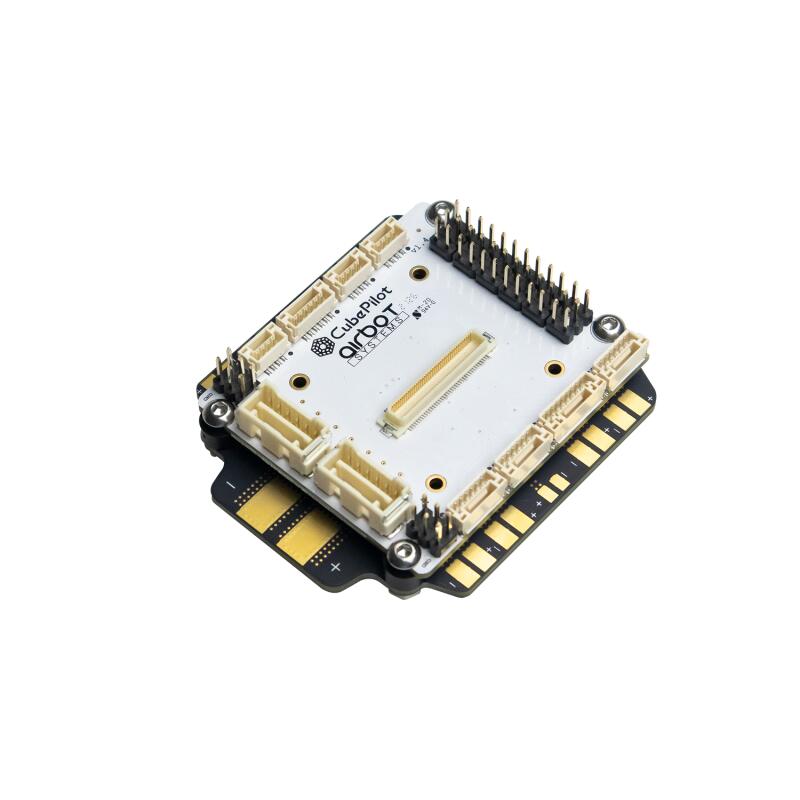

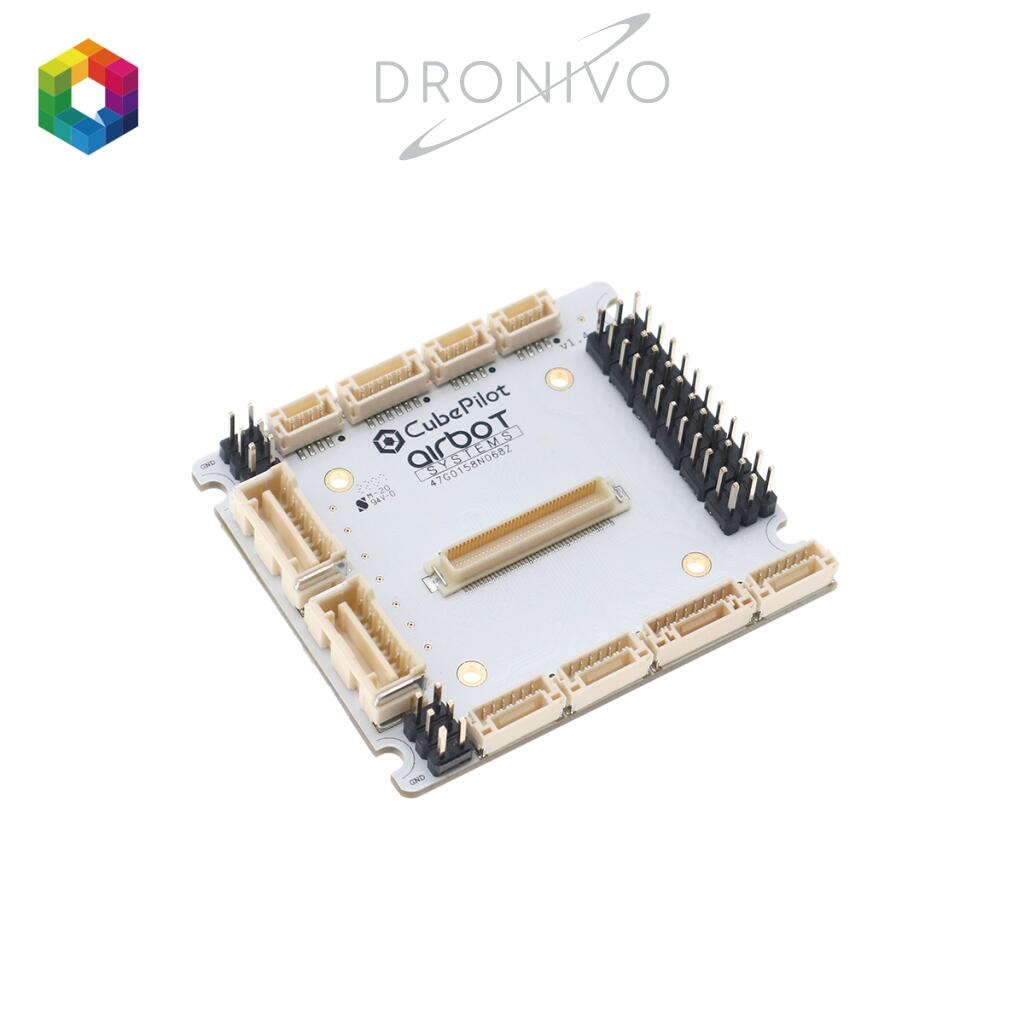

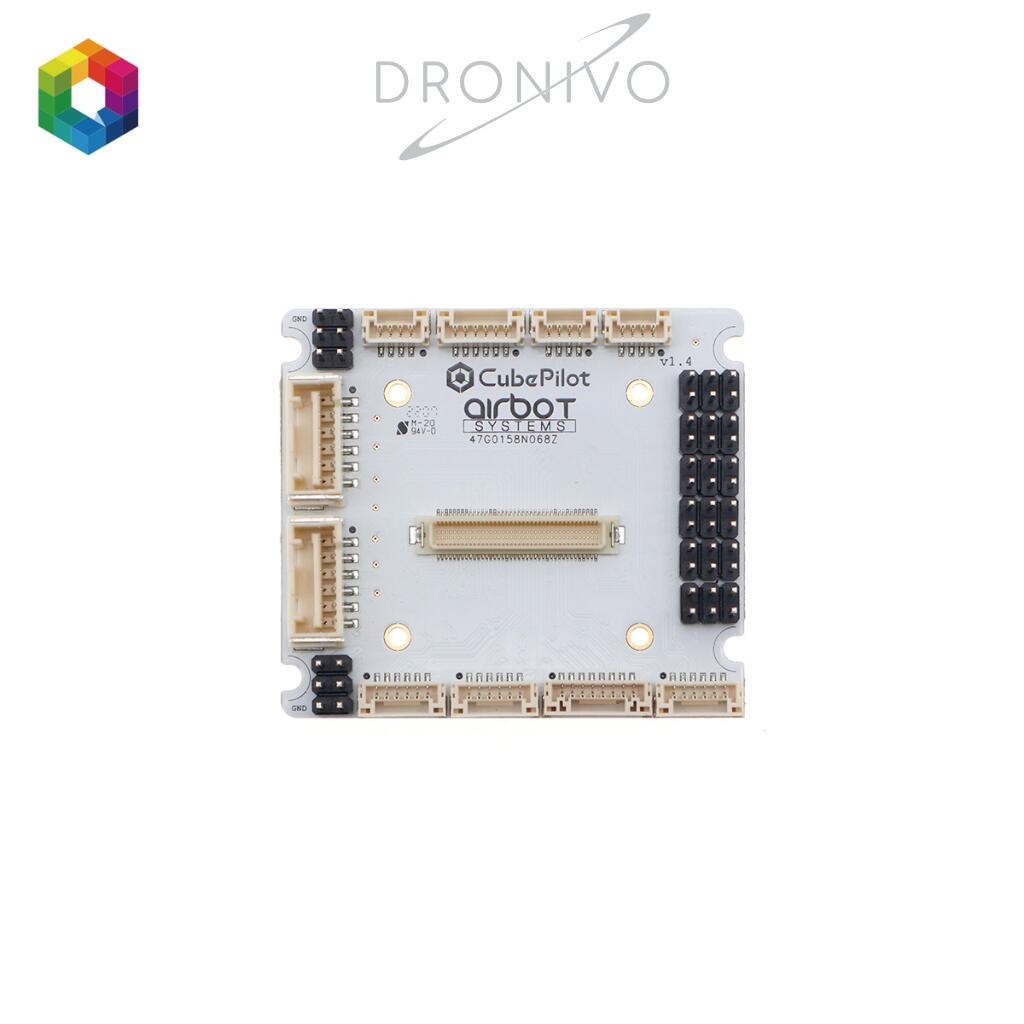

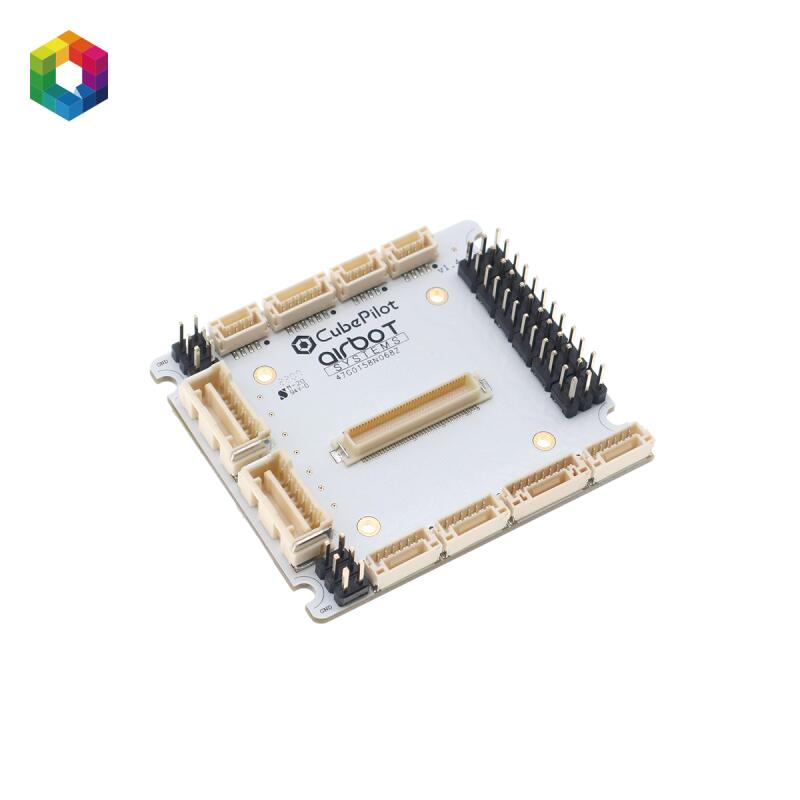

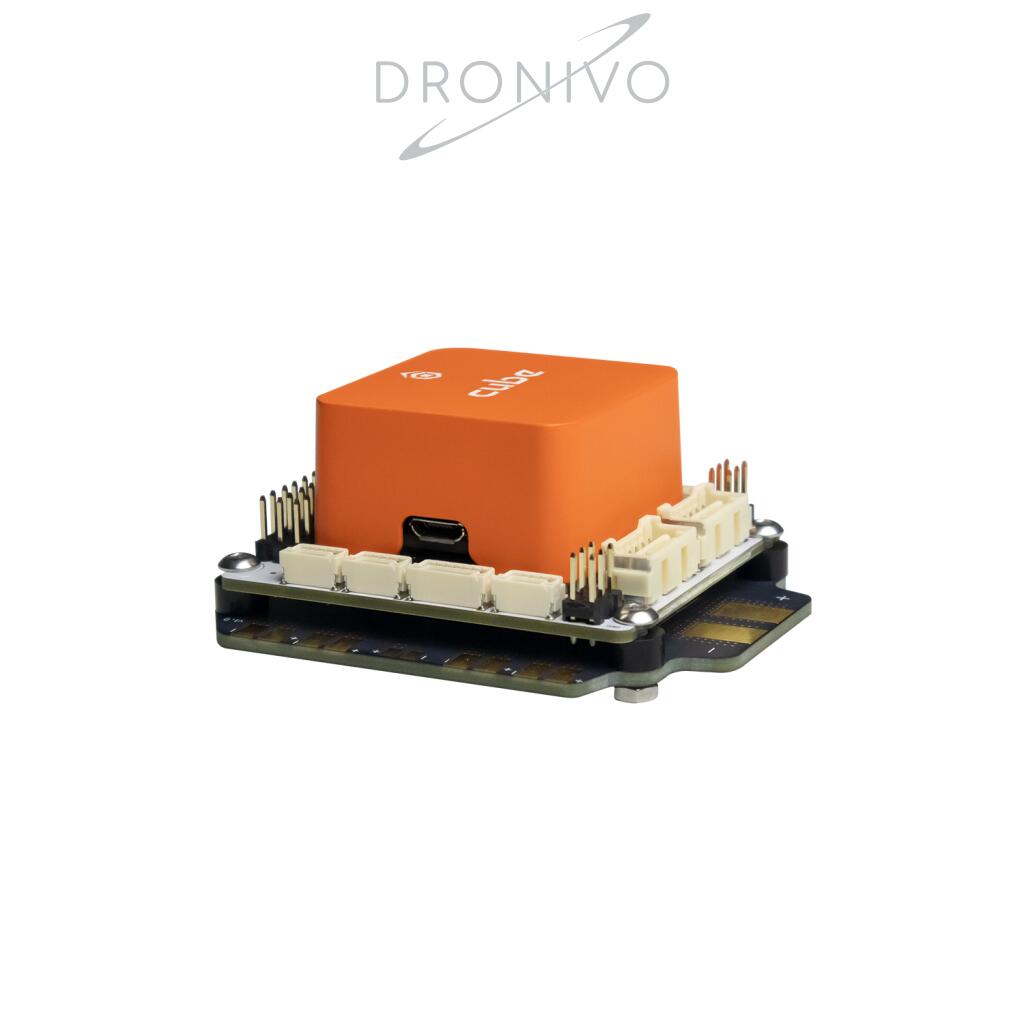

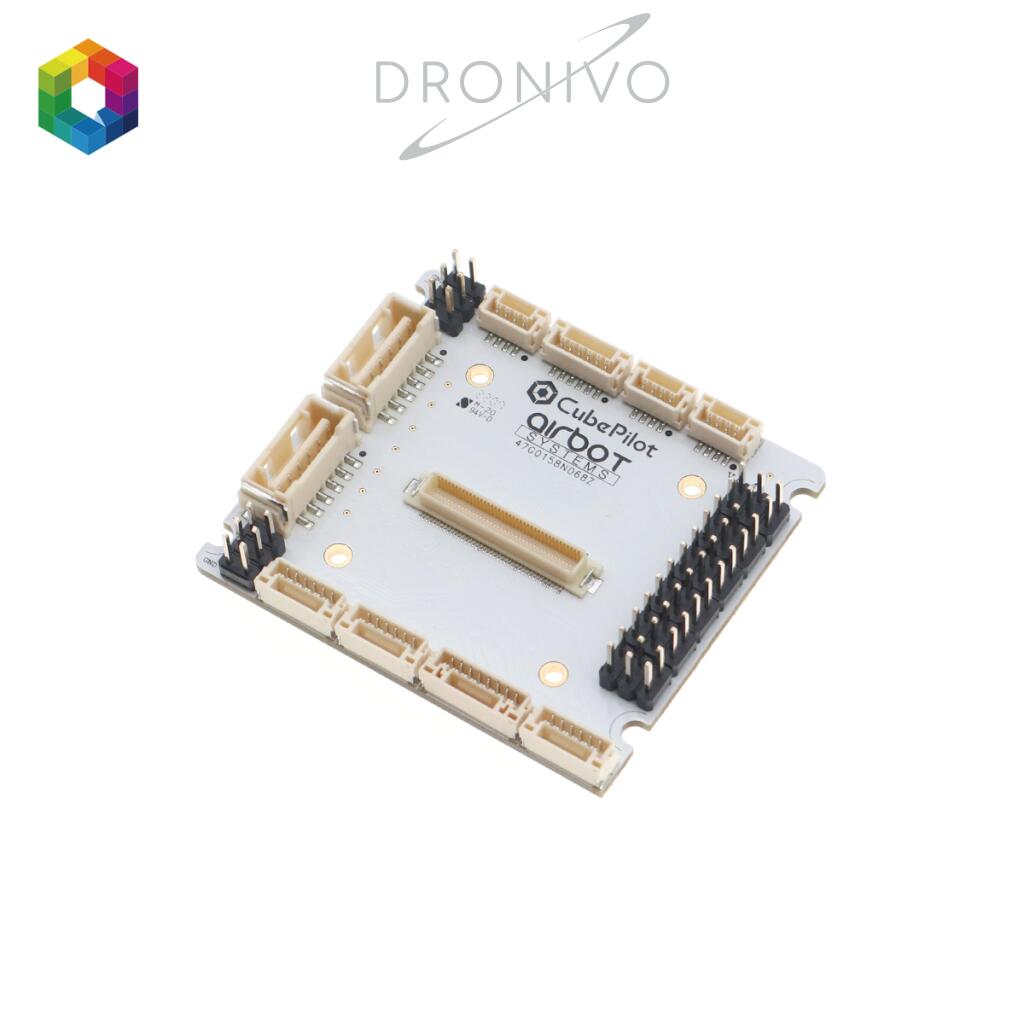

The Airbot Mini carrier board is one of the way to install a Cube on a drone. The Mini carrier board encapsulate all the wiring in a 50.5x57.5mm board, in order to save space and weight for applications which have size limits.

Hex/ProfiCNC - Airbot Mini Carrier Board

Abmessungen

PS: Cube Pilot nicht enthalten.

Merkmale

Zwei Stromeingänge (redundante Stromversorgung mit automatischer Umschaltung auf die zweite Stromquelle bei Ausfall der ersten)
Einfache Installation auf der Drohne (siehe Montagemuster oben)
Stromverteilung und Spannungsschutz (liefert Strom an jeden Anschluss)
Motor-PWM-Signalverteilung (bis zu 8
Motoren - verteilt auf die Ecken)
Standard 2.54mm Servo PPM/S.BUS/Spectrum RC Eingang (+5v/+3.3v wählbare Stromversorgung von der Trägerplatine)
AUX VCC Pins sind miteinander verbunden. Dadurch kann die AUX-Schiene extern mit Strom versorgt werden.

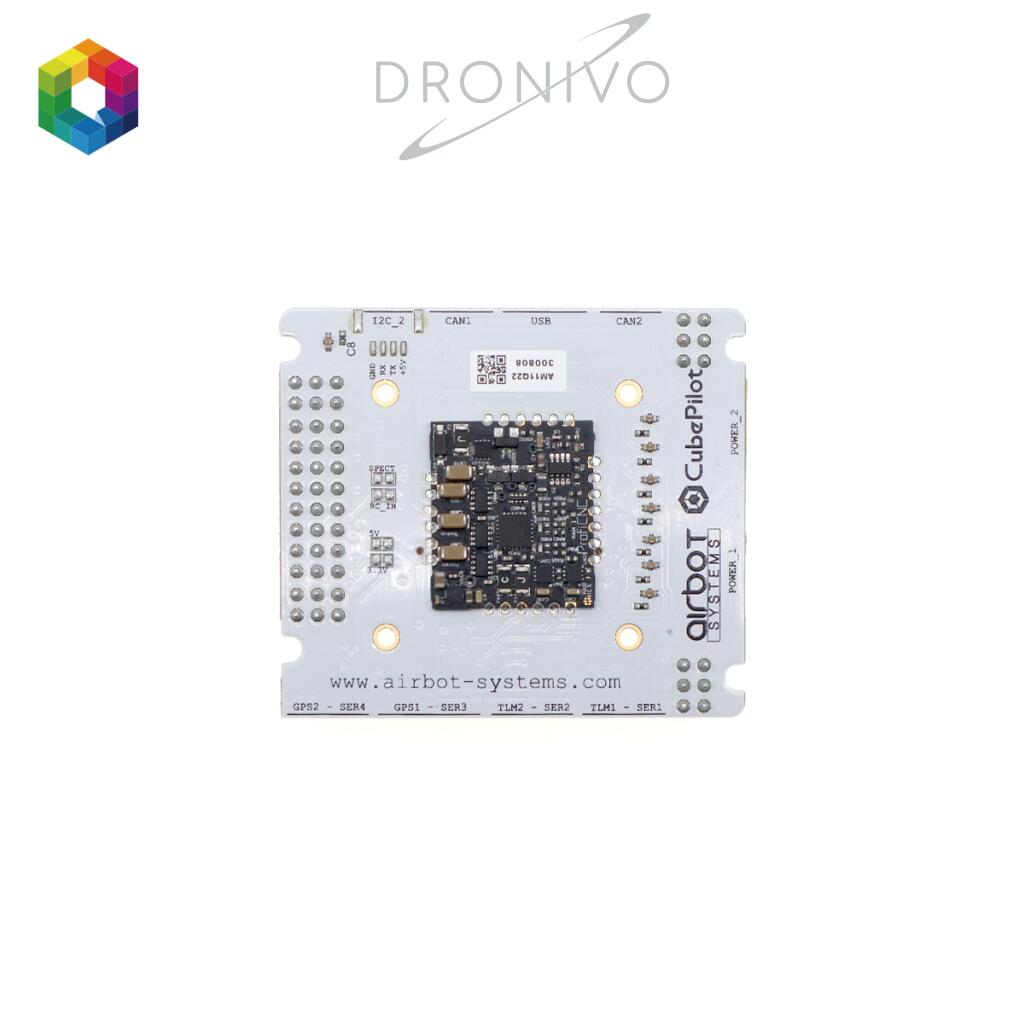

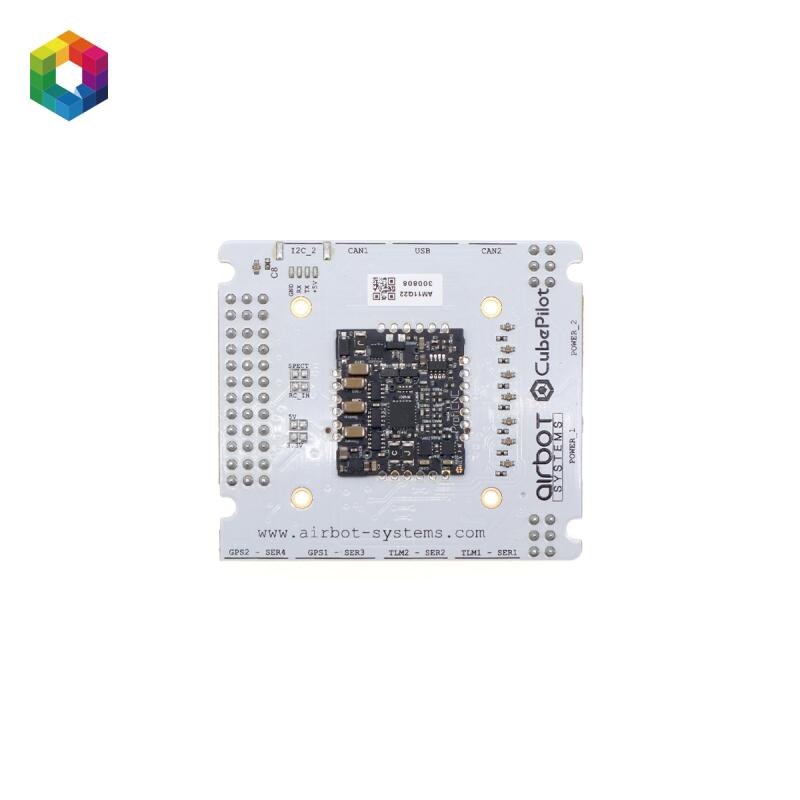

Schnittstellen

PORT
ANSCHLUSS AUF DER PLATINE
STECKVERBINDER ZUM EINSTECKEN
I2C_2 - CAN1 - CAN2
JST GH : BM04B-GHS-TBT
GHR-04V-S
USB - TELEM1 - TELEM2 - GPS2
JST GH : BM06B-GHS-TBT
GHR-06V-S
GPS1
JST GH : BM08B-GHS-TBT
GHR-08V-S
STROM1 - STROM2
Molex CLIKMATE : 502443-0670
502439-0600
*Alle Anschlüsse sind identisch mit denen der Cube Standard Trägerplatine

PINOUT

A picture containing diagramDescription automatically generated

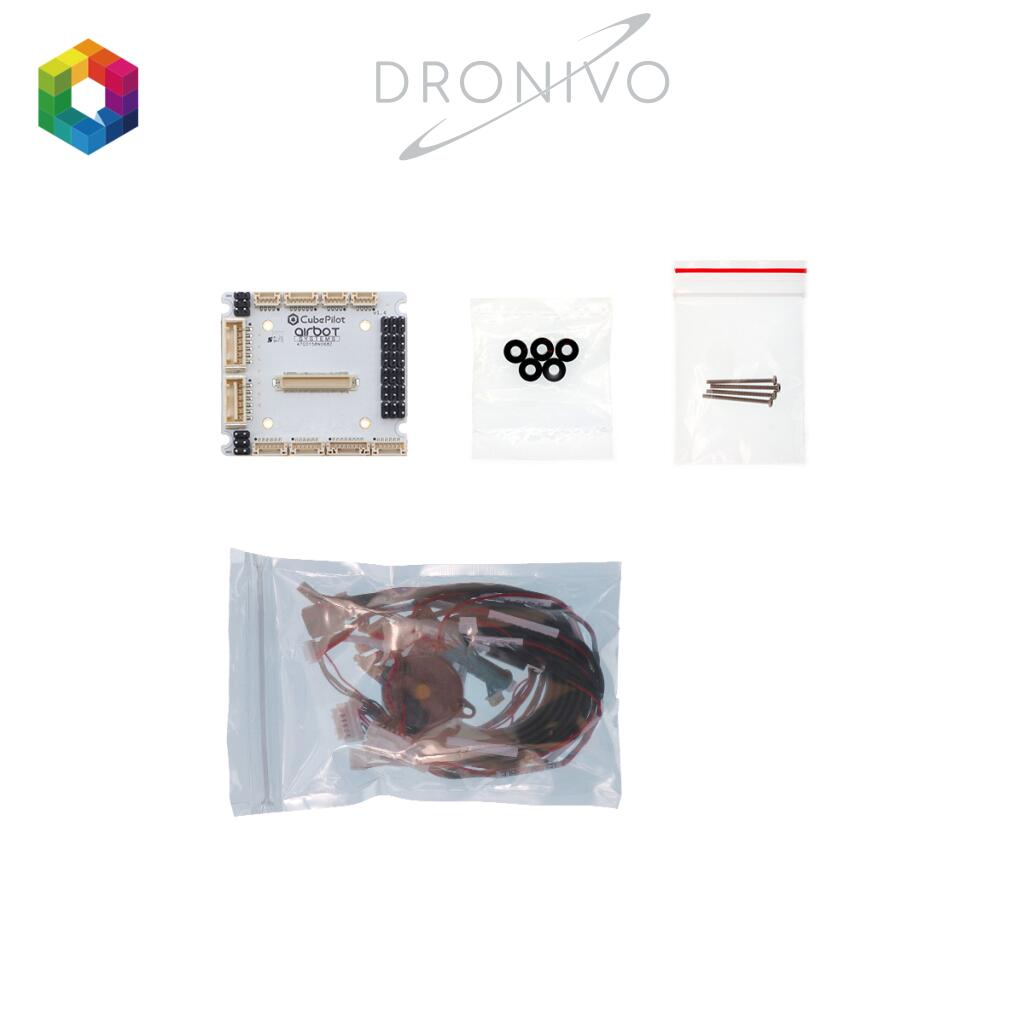

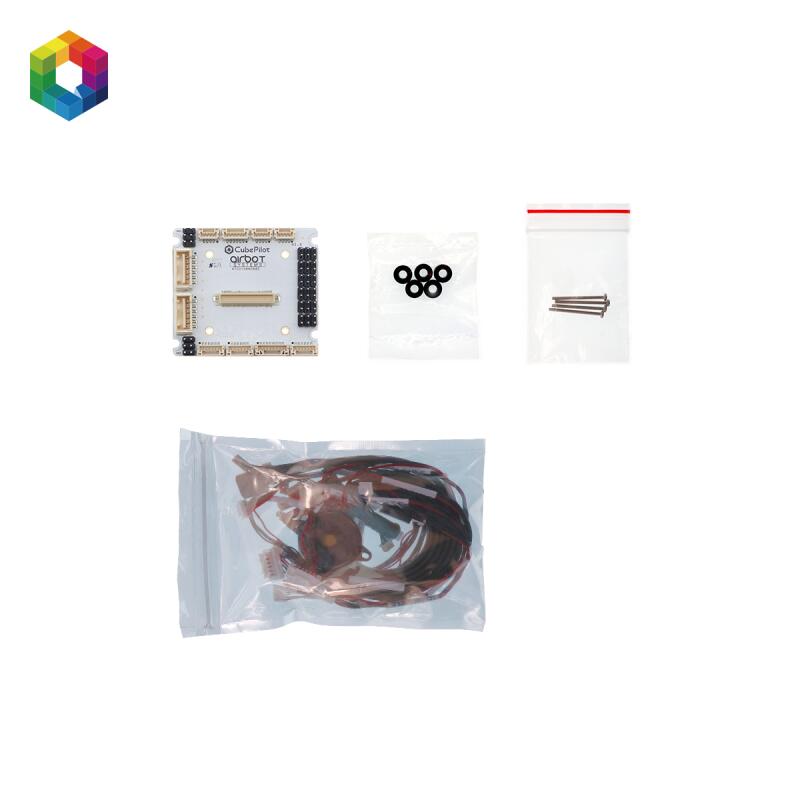

Lieferumfang

1x Hex/ProfiCNC - Airbot Mini Carrier Board

Hersteller:
Artikelnummer:	211200
GTIN:	4251935108989

Hex/ProfiCNC - Airbot Mini Carrier Board Chart, diagram Description automatically generated Features •Dual power inputs (redundant power with automatic switch to the second power source when first one fails) •Easy to install on drone (see the mounting pattern above) •Power distribution & voltage protection (providing current to each connector) •Motor PWM signal distribution (up to 8 motors - distributed on corners) •Standard 2.54mm servo PPM/S.BUS/Spectrum RC input (+5v/+3.3v selectable power from carrier board) •AUX VCC pins are connected together. This allows powering the AUX rail externally. Interface •PORT •CONNECTOR ON BOARD •CONNECTOR TO PLUG IN •I2C_2 - CAN1 - CAN2 •JST GH : BM04B-GHS-TBT •GHR-04V-S •USB - TELEM1 - TELEM2 - GPS2 •JST GH : BM06B-GHS-TBT •GHR-06V-S •GPS1 •JST GH : BM08B-GHS-TBT •GHR-08V-S •POWER1 - POWER2 •Molex CLIKMATE : 502443-0670 •502439-0600 •*All connectors are the same as Cube Standard carrier board Included •1x Hex/ProfiCNC - Airbot Mini Carrier Board
